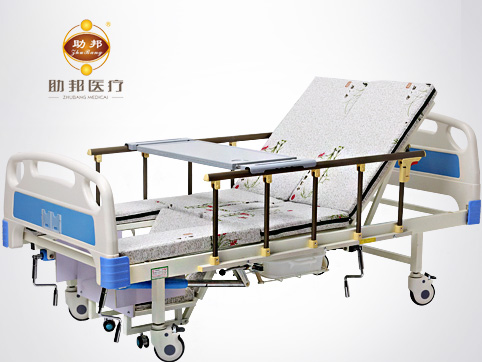

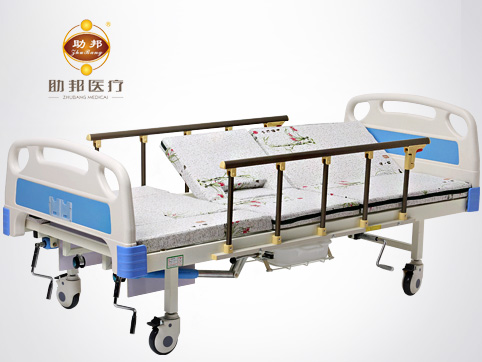

C06多功能家用护理床 整体翻身 瘫痪老人医用升降病床
详情






1、床面尺寸:(床面长×床面宽×床面高)

 1980×900×450mm  误差±10mm
2、各床面升降调整范围
背框最大角度:≥65°  腿框+20°~-60°  偏差:±5°
左右翻身各50°    偏差:±5°
3、便孔开口尺寸:(长×宽)300×180mm    误差±10mm



安装:

打开包装箱,按说明书的装箱清单检查组件是否齐全。
1、脚轮(11)、前床腿(20)、后床腿(12)的安装  (图1)
将床面反放在地面上,将四个脚轮(11),分别安装在前床腿(20)和后床腿(12)的螺孔内,拧紧,并将床腿安装到床架上用螺栓固定牢固。(图1)
2、便架扳手(7)的安装 (图8)
将便架扳手(7)调整好方向,再拧紧上面的锁紧螺母。
3、 驱动叉子的安装
将驱动叉子按照(图8)调整好角度插入销轴B8*45,然后用开口销锁好。
4、丝杠管的固定
手柄1、手柄2另一端的丝杠管,分别用销轴与背框叉子板和驱动叉子铰接,再用开口销锁定。(图7、图8)
5、便盆架拉板的安装
将两个便盆架拉板分别与便孔架叉子板上的销轴铰接,再用开口销锁定。
6、翻身丝杠的安装
将翻身丝杠的轴座用螺栓固定在床架的轴座架上,然后分别用销轴将翻身丝杠管、翻身驱动杆、翻身轴铰接并用开口销锁定。(图9)
7、护栏(15)的安装 (图1)
将两护栏(15)分别用螺栓,按图示固定在床架的两侧,大平垫圈放在床架里侧。注意护栏按钮在背框一端。
8、2寸脚轮的安装
两个2寸脚轮(4)固定到足框(5)的底面螺孔内并拧紧,注意不能锁定脚轮。(图1)
9、床头(12)的安装:图11
反转放好床体,将床头按(图1)挂到床架的销轴上,并挂好床头挂片挂钩。注意大的床头在背框一侧。

使用方法:

 1、背框的升降
床面在水平状态时,顺时针转动手柄1,背框(16)升起;再逆时针旋转手柄1,背框(16)下降。注:在使用翻身功能时,不得使用背框升起功能。
2、足框的升降
逆时针转动手柄2,足框(5)下降,使用此功能时必须将足框底面的脚轮(4)与地面接触。此时可以从足框下床;反之足框升起,足框可升至高于床面140mm。
3、翻身
在所有床面处于水平状态时,转动手柄(3),背框(16)和臀框(17)同时从侧面升起形成左翻身或右翻身。注:在使用坐姿功能时,不得使用翻身功能。
4、解便装置的使用
向右扳动便架扳杆(7)至锁定位置,便孔板自动打开,同时便盆框(8)沿横向将便盆(9)送到病人臀下,病人可大小便或清洗下部;向左扳动便架扳杆(7)至锁定位置,则便孔板(18)关闭与床面保持齐平,同时便盆自动送出,以便护理人员拿去清洗,清洗的便盆放回便盆框(8),以备下次使用。
5、护栏(15)的放下、升起    (图12)
1)护栏(15)的升起:
当护栏(15)折叠在床架上时,用手向上拉护栏的顶部至护栏立杆垂直,此时护栏能自动锁定直立状态。
2)护栏(15)的放下:
用手按进护栏(15)一端的红色按钮,解除自锁。顺势放下既可。
6、餐桌板的使用
将餐桌板(19)一端的槽卡住其中一个护栏(15)的上部,并将另一端的槽卡住另一个护栏的上部既可。
7、输液架(13)的使用
在床架上,有数个插孔,将输液架(13)调整好长度后,插入孔中既可。
8、脚轮制动闸的使用  (图10)
下压脚轮的刹车踏板时为制动,脚轮不能移动;压下解除踏板,刹车踏板上抬为松开,床体可移动位置。当护理床停置在某一地方时,请压下刹车踏板。
9、便孔板(18)及便盆(9)高度的调整 (图8)
松开调整拉杆的锁紧螺母,拆开调整拉杆与便架扳手的固定销轴,旋转调整拉杆调节拉杆长度,可改变便孔板(18)与床面的高度,调整好后用销轴铰接并锁好开口销,锁紧螺母。顺时针转动调节拉杆便孔板(18)增高;反之下降。便盆高度调节与此相相反。
